产品特点与应用
产品特点
低黏度，低能量固化；
坚韧性佳，弯折性好，热弯无开裂；
耐溶剂性好，耐磨性优，酒精耐磨可达800次以上（带纹理），
可应用于外纹理；
附着力优异，100℃*1h，百格测试5B
| 项目 | AT3611-17 |
| 外观 | 无色或琥珀色透明液体 |
| 黏度（cps@23℃） | 150~500(可调) |
| 涂层厚度(um) | 9~13 |
| 硬度（Shore D） | 80 |
酒精耐磨性 （95%） | 500g，800次，无划痕与色差 |
| 水煮性能(100℃*1h) | 5B |
| 柔韧性（?6mm） | 无裂纹 |
固化能量(LED， mJ/cm2) | 1000~120 |
固化能量(汞灯， mJ/cm2) | 800~1000 |

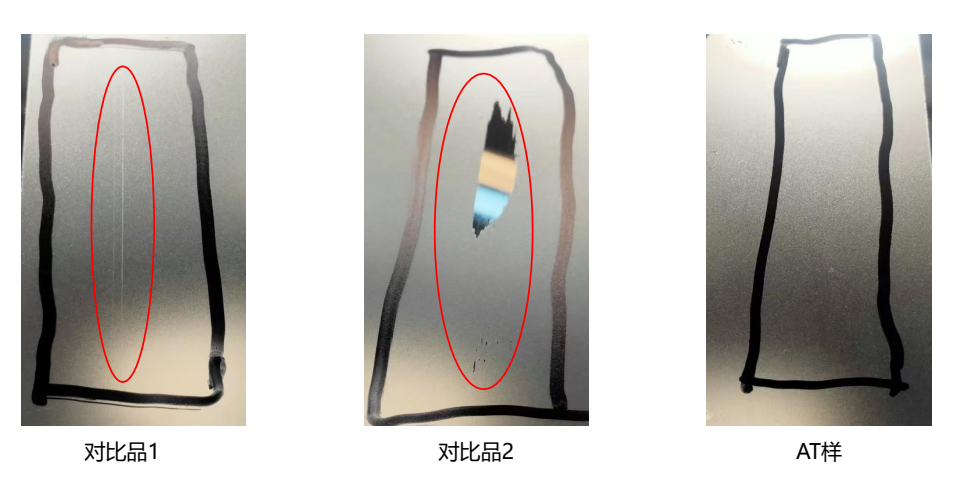

产品耐磨性对比
Remark：耐磨测试方法如下，95%酒精，500g砝码，AATCC标准干湿摩擦白棉布，800次。
经过800次酒精耐磨测试，AT样外观无明显变化，而对比品出现不同程度的划痕，甚至被磨穿。

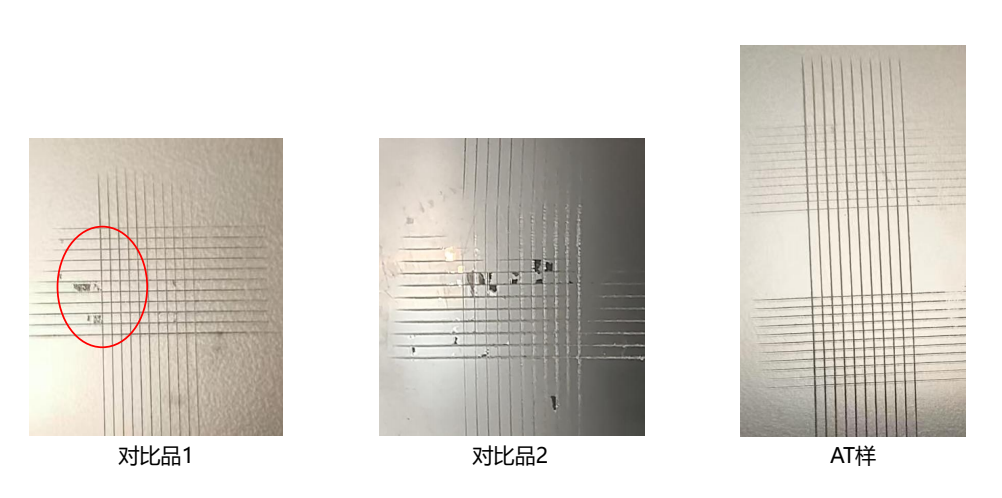

水煮性能对比
Remark：100℃*1h后，冷却至室温，进行百格测试，测试基材为PC。
经过100℃*1h水煮，AT样百格测试无脱落，而对比品出现不同程度的脱落。

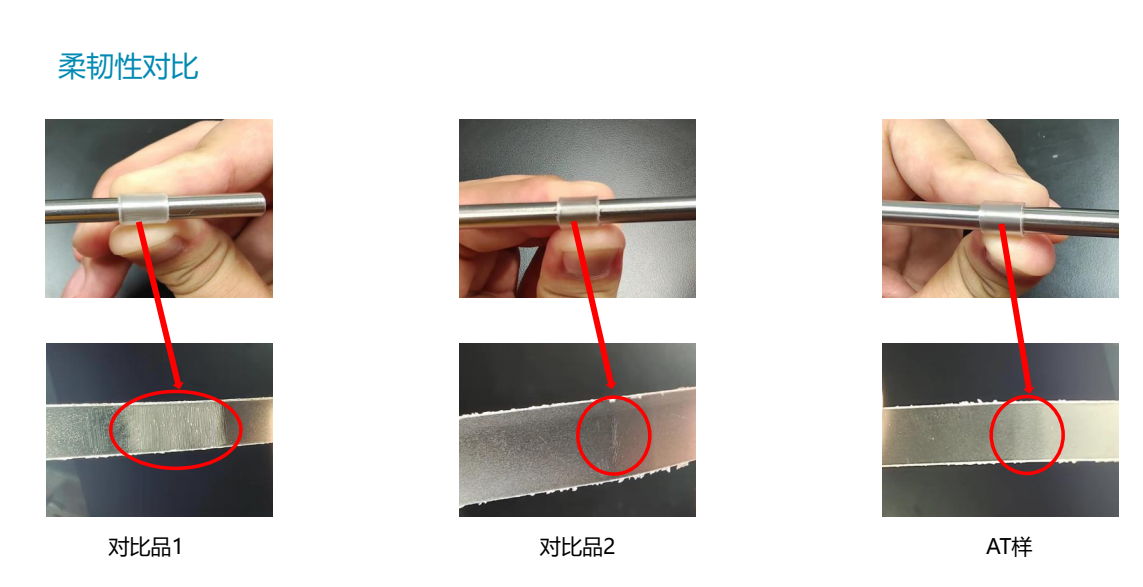

柔韧性对比
Remark：金属棒直径6mm；涂层厚度10~15um，基材为PC。
使用直径为6mm的铁棒进行柔韧性对比实验，实验后AT样无裂纹，对比品1和2均出现不同程度的裂纹。
